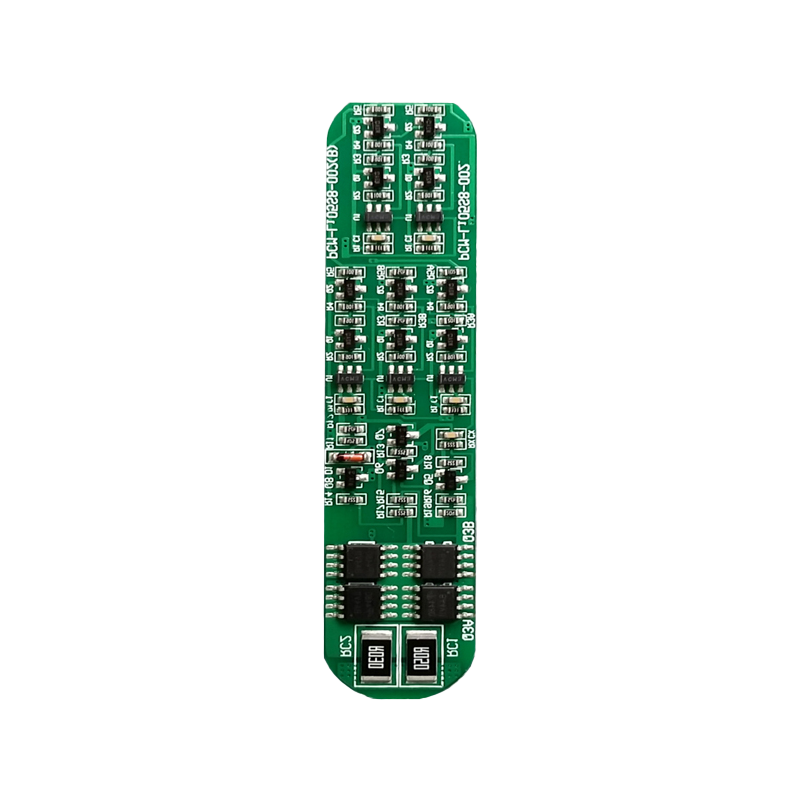

PCM para 5S-9S PCM-Li05S8-002(B)(5S) Nenhum Item de teste Critério Lifepo4 Li-ion/Li-polímero 1 Tensão Tensão de carregamento DC 18VCC/CV (3.6V/cell) DC 21V CC/CV (4.2V/cell) Tensão de equilíbrio para célula única 3.6 ... - AYAA TECHNOLOGY CO., LTD
| Não | Item de teste | Critério | |||
| Lifepo4 | Li-íon / Li-polímero | ||||
| 1 | Voltagem | Tensão de carregamento | DC 18VCC / CV (3,6 V / célula) | DC 21V CC/CV (4.2V/célula) | |
| Tensão de equilíbrio para célula única | 3,60±0,025 V | 4,20±0,025 V | |||
| 2 | Atual | Corrente de equilíbrio para célula única | 36±5mA | 42±5mA | |
| Consumo de corrente para célula única | ≤20μA | ≤20μA | |||
| corrente de carga contínua | 7A | 7A | |||
| Corrente de descarga cont. | 7A | 7A | |||
| 3 | Proteção contra sobrecarga (célula única) | Tensão de detecção de sobrecarga | 3.90V±0.025V (opcional) | 4,25±0,025 V (opcional) | |
| Tempo de atraso de detecção de sobrecarga | 0,5-2,0 SEGUNDOS | 0,5S—2,0S | |||
| Sobre a tensão de liberação de carga | 3,80±0,05 V | 4,15 ±0,05 V | |||
| 4 | Proteção contra descarga excessiva (célula única) | Tensão de detecção de descarga excessiva | 2,00±0,8 V (opcional) | 2,5±0,08 V (opcional) | |
| Tempo de atraso na detecção de descarga excessiva | 10-300mS | 10-300mS | |||
| Sobre a tensão de liberação de descarga | 2.3±0.1V | 3.0±0.1V | |||
| 5 | Proteção contra sobrecorrente | Tensão de detecção de sobrecorrente | dependem dos pontos acima | dependem dos pontos acima | |
| Corrente de detecção de sobrecorrente | Dados finais corrigidos do teste real | Dados finais corrigidos do teste real | |||
| Tempo de atraso de detecção | 5-20ms | 5-20ms | |||
| Condição de liberação | Carga de corte, liberação automática | Carga de corte, liberação automática | |||
| 6 | Proteção curta | Condição de detecção | Curto-circuito externo | ||
| Tempo de atraso de detecção | 100 ~ 500 nós | ||||
| Condição de liberação | carregar | ||||
| 7 | Resistência | Circuitos de proteção | ≤50mΩ | ||
| 8 | Temperatura | Faixa de temperatura operacional | -40 ~ + 85 °C | ||
| Faixa de temperatura de armazenamento | -40~+125°C | ||||
| 9 | Dimensão | L80 * W16 * T3mm | |||
| Parâmetros opcionais: | Tensão de detecção de sobrecarga (V) | 4,28±0,025 V | 4,25±0,025 V | 3,65±0,025 V | |
| Sobre a tensão de liberação de carga (V) | 4,08±0,05 V | 4,05±0,05 V | 3,65±0,05 V | ||
| Tensão de detecção de descarga excessiva | 3,00±0,8V | 2,80±0,8 V | 2,50±0,8 V | ||
| Sobre a tensão da liberação da descarga (V) | 3,00±0,1 V | 3,00±0,1 V | 3,00±0,1 V | ||
